CFD

Säästä aikaa ja paranna tarkkuutta alan johtavalla verkkojen luontityökalulla

Verkkojen generointi on CFD-työnkulun aikaa vievin osa, ja sillä on suurin vaikutus. Tiedämme, että prosessi voi olla aikaa vievä, mutta se on välttämätöntä varmistaaksemme korkean tarkkuuden ja tehokkuuden CFD-simulaatioissa tulevaisuudessa.

Saavuta maksimaalinen suorituskyky ja tarkkuus riippumatta siitä, missä vaiheessa suunnitteluprosessia oletkaan
Sekä itsenäinen verkkojen luontityökalumme että kaikki yhdessä CFD-työkalumme voidaan integroida mihin tahansa CAD-alustaan.

Vertaile tuotteita
Varaa ilmainen esittely

Verkot toiminnassa eri aloilla

Verkon luonti ei rajoitu yhteen tiettyyn toimialaan; se on monipuolinen tekniikka, jota käytetään eri aloilla. Ilmailusta autoteollisuuteen, merenkulkuun ja energiaan, CFD-verkon luonti on keskeisessä roolissa virtausdynamikan ymmärtämisessä, suunnittelun optimoinnissa ja informoitujen päätösten tekemisessä.

Merenkulku

Meritekniikan insinöörit ja laivanrakentajat luottavat CFD-verkon luontiin ratkaistakseen haasteita alusten optimoinnissa, turvallisuuden varmistamisessa ja tehokkuuden parantamisessa.

Auto

Suunnittele polttoainetehokkaampia ja aerodynaamisempia ajoneuvoja. Analysoi ilmavirtaukset ajoneuvojen ympärillä, vähennä ilmanvastusta ja paranna moottorin jäähdytysjärjestelmiä.

Ilmailu

Optimoi aerodynaamista suunnittelua, paranna polttoainetehokkuutta ja varmista lentoturvallisuus. Luo verkkoja lentokoneen komponenttien ympärillä tapahtuville ilmavirtauksille, jotta voidaan hienosäätää siipimuotoja, moottorien sijoittelua ja paljon muuta.

Turboahtimet

Syvennä tietämystä nestemekaniikan monimutkaisuuksista, polttoprosesseista ja mekaanisesta käyttäytymisestä ja edistä innovaatiota teollisuudenaloilla, jotka ovat riippuvaisia turboahtimista.

Lääketieteellinen ala

Verkon luonti edistyy myös lääketieteellisessä tekniikassa. Tutkijat käyttävät sitä simuloimaan verenkiertoa valtimoissa, tutkimaan lääkkeiden leviämistä kudoksissa ja suunnittelemaan lääkinnällisiä laitteita, kuten stenttejä.

Energia ja ympäristö

Ymmärrä tuulen ja veden monimutkaisia vuorovaikutuksia ja optimoi energiantuotanto ja rakenteellinen eheys. Ympäristötutkijat käyttävät CFD-verkon luontia ilman ja veden virtausten mallintamiseen luonnollisissa järjestelmissä.

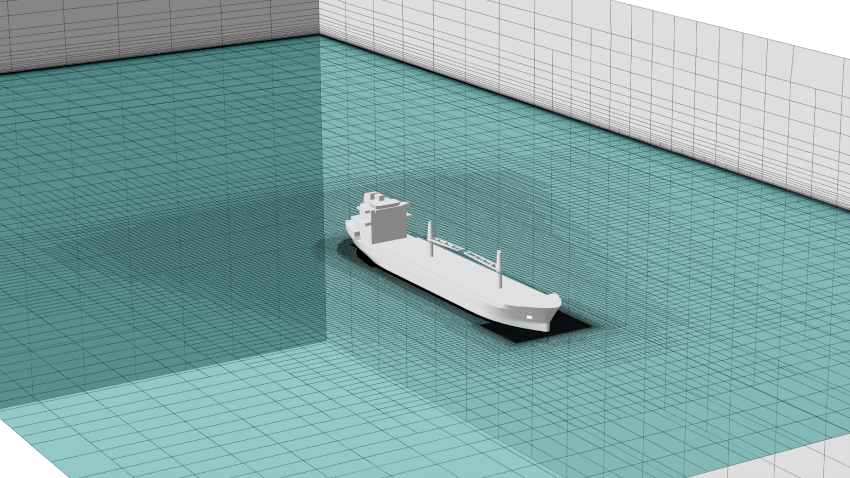

Runko-optimointi: CFD-verkon luontityökalut ovat keskeisessä roolissa alusten runkolevityksen optimoinnissa. Voit simuloida veden virtausta rungon ympärillä, analysoida vastusta ja hienosäätää aluksen muotoa ilmanvastuksen vähentämiseksi ja polttoainetehokkuuden parantamiseksi.
Vastus- ja etenemisanalyysi: Verkon luonti helpottaa vastus- ja etenemisanalyysin ennustamista. Se mahdollistaa etenemisjärjestelmien suorituskyvyn arvioinnin eri käyttöolosuhteissa, mukaan lukien potkuri- ja vesijetimoottorit.
Aalto- ja virtausmallinnukset: Käytä verkkoja simuloimaan vuorovaikutusta offshore-rakenteiden ja aaltojen sekä merivirtojen välillä. Tämä auttaa suunnittelemaan kestäviä alustoja, jotka voivat kestää äärimmäisiä meriolosuhteita.

Monimutkaisten geometrioiden hallinta: CFD-verkon luontityökalut ovat erinomaisia monimutkaisten ajoneuvojen geometrioiden käsittelyssä, mukaan lukien ajoneuvon alapuolen aerodynamiikka ja moottoritilan simuloinnit. Tämä toiminnallisuus auttaa optimoimaan automaattista suunnittelua paremman suorituskyvyn ja pienemmän ilmanvastuksen saavuttamiseksi.
Monivaihevirtausmallinnus: Edistyneessä CFD:ssä monivaihevirtauksien, kuten polttoaine-ilmaseoksien, öljy-ilma-vuorovaikutusten ja pakokaasupäästöjen, simulointi tarjoaa näkemyksiä polton tehokkuuteen ja päästöjen hallintaan.
Lämpöhallinta: Verkon luontityökalut mahdollistavat lämpösimulaatiot, jotka mahdollistavat lämpöjen leviämisen analysoinnin ajoneuvon sisällä, jäähdytysjärjestelmien optimoinnin ja kriittisten komponenttien, kuten moottorin ja jarrujen, ylikuumenemisen estämisen.

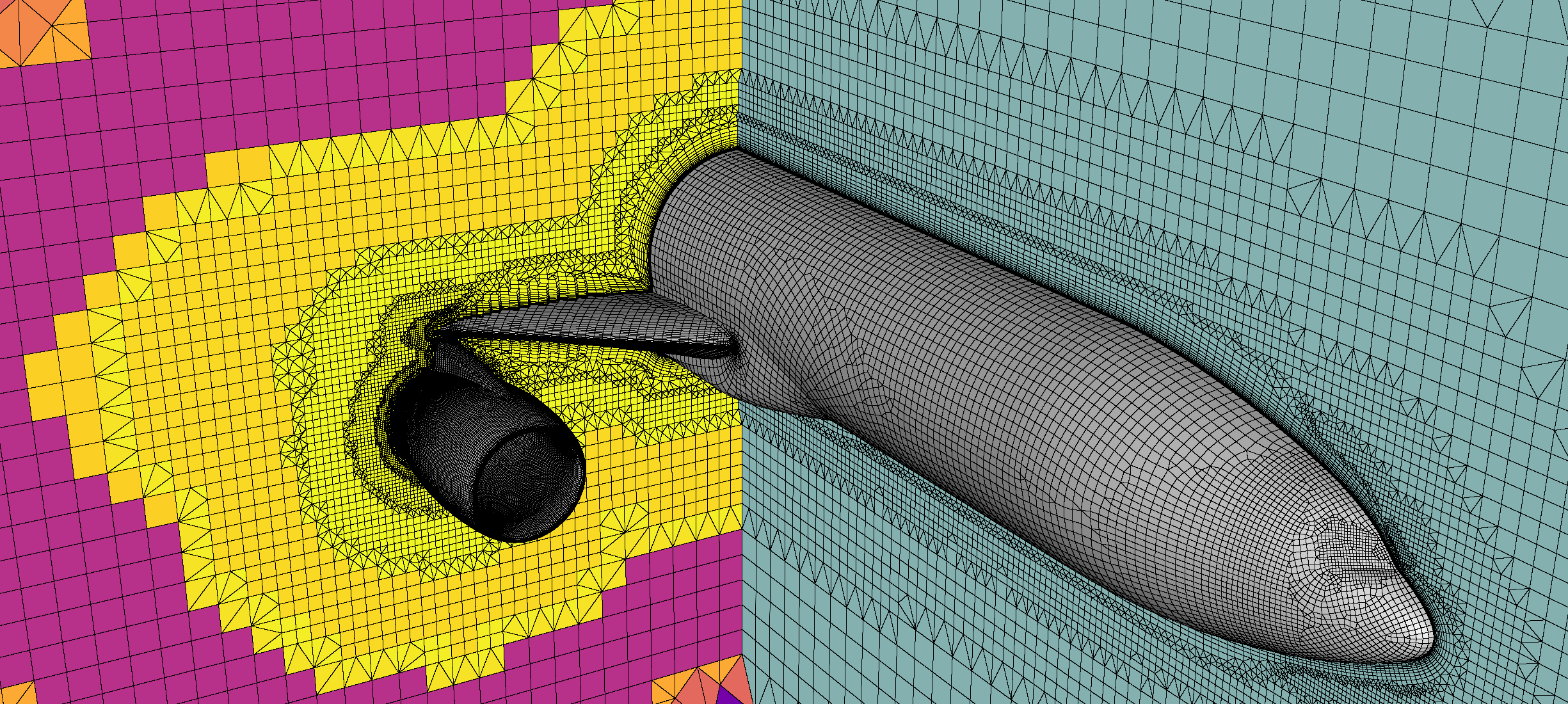

Aerodynaaminen analyysi: CFD-verkon luonti mahdollistaa yksityiskohtaiset aerodynaamiset simuloinnit, mukaan lukien turbulenssimallinnus ja rajapinta-analyysi. Tämä toiminnallisuus mahdollistaa siipien muodon, ilmavirran ja ilmanvastuksen optimoinnin, mikä johtaa polttoainetehokkaampiin lentoihin.
Lämmönsiirtosimuloinnit: Verkon luonti on välttämätöntä lämmönsiirron mallintamiseksi eri komponenteissa, kuten moottoriturbiineissa ja pakokaasujärjestelmissä. Simuloi ja analysoi lämpötilajakauma ja varmista kriittisten virtakomponenttien rakenteellinen eheys.
Rakenne ja nesteiden vuorovaikutus (FSI): Verkon luonti mahdollistaa FSI-simuloinnit, joissa nesteen ja rakenteen vuorovaikutuksia tutkitaan yksityiskohtaisesti. Tämä auttaa arvioimaan aerodynaamisten voimien vaikutusta rakenteellisiin komponentteihin, mikä edistää turvallisempaa ja luotettavampaa lentokonesuunnittelua.

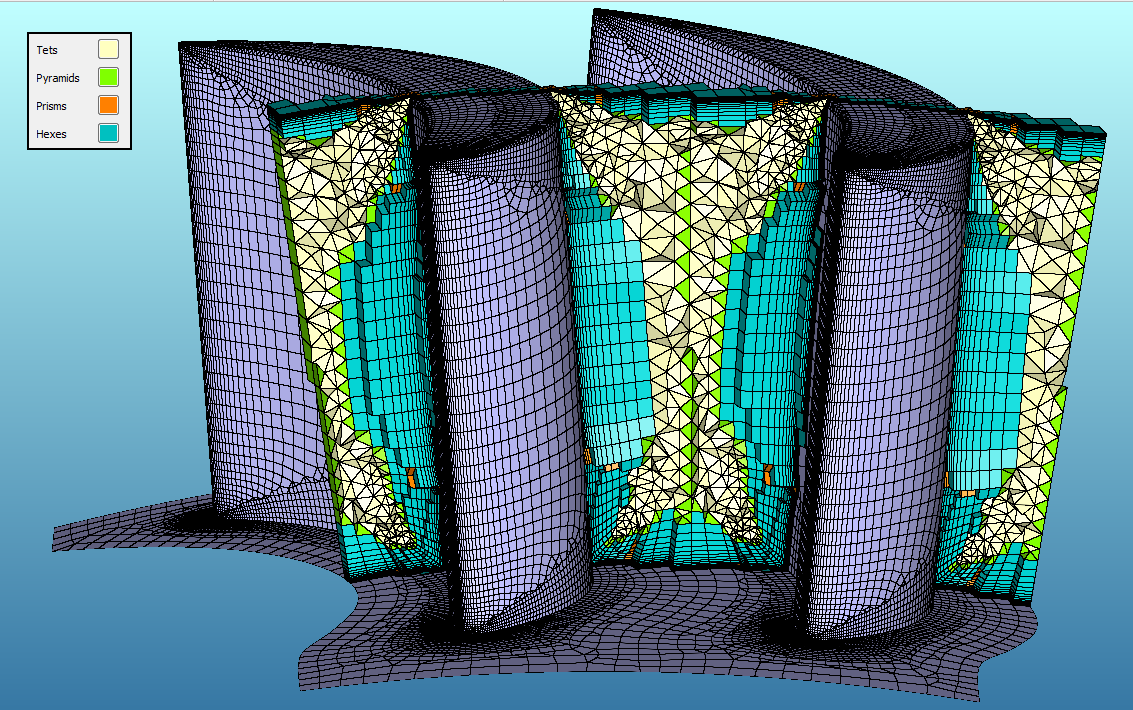

Aerodynaaminen osaaminen: CFD-verkon luonti mahdollistaa tarkat simuloinnit ilmavirrasta roottoreiden ja kompressoreiden ympärillä, mikä optimoi energiatehokkuutta ja vähentää turbulenssia kaasugeneraattoreissa.
Polttoainetehokkuus: Käytä verkkoluontia hienosäätämään polton prosesseja, parantamaan polttoaineen ruiskutusstrategioita, liekin stabiliteettia ja yleistä moottorin suorituskykyä, samalla kun noudatetaan päästömääräyksiä.
Lämpöhallinta: Verkon luonti auttaa mallintamaan äärimmäisiä lämpöolosuhteita, mikä varmistaa tehokkaan jäähdytyksen ja ylläpitää turbiinien ja palotilojen komponenttien rakenteellista eheyttä.

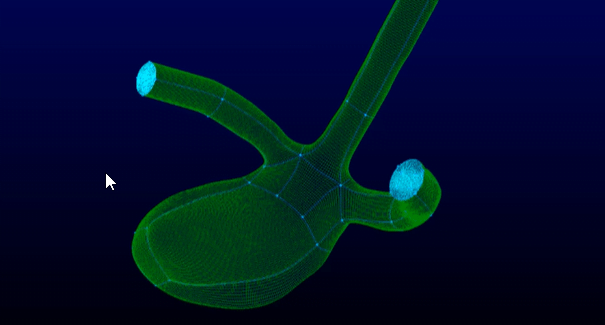

Verkkofyysiset simulaatiot: Lääketieteellisissä sovelluksissa CFD-verkkoja käytetään veren virtauksen mallintamiseen valtimoissa, mikä antaa käsityksen verisolujen käyttäytymisestä, tromboosiriskin arvioinnista ja auttaa stenttien ja verisuonisten implanttien suunnittelussa.
Lääkeaineiden leviämisen tutkimus: Tutkijat käyttävät verkkoja lääkeaineiden leviämisen simuloimiseen kudoksissa, mikä auttaa lääkeannostelujärjestelmien kehittämisessä, lääkkeiden vapautusprofiilien optimoinnissa ja farmaseuttisen suunnittelun parantamisessa.
Biomekaniikka: Verkkojen luontityökaluja käytetään ihmisen kudosten ja elinten biomekaniikan tutkimiseen, mukaan lukien luustorakenteet, nivelsiteet ja lihakset. Tämä auttaa protetiikan, ortopedisten implanttien ja kudostekniikan suunnittelussa.

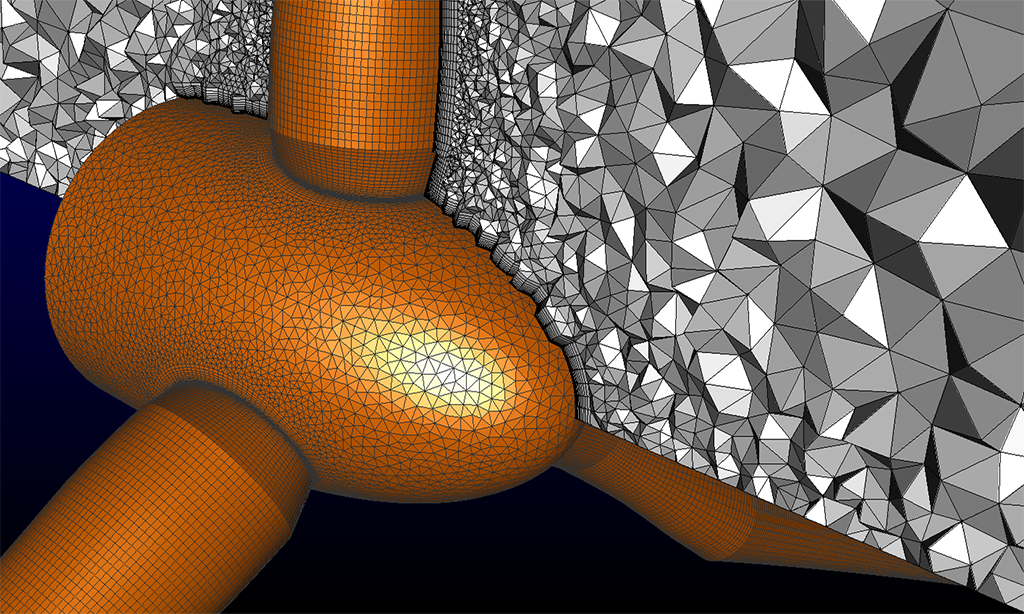

Tuulivoimapuiston suunnittelu: Tuulivoiman sovelluksissa CFD-verkkojen luonti auttaa tuulivoimapuistojen suunnittelussa. Insinöörit voivat simuloida tuulen virtausmalleja tuuliturbiinien kentän yli ja optimoida niiden sijainnin maksimaalisen energiankeruun saavuttamiseksi.
Lämmönsiirtoanalyysi: Lämpövoimatuotannossa verkon luonti auttaa analysoimaan lämmönsiirtoa voimalaitoksissa ja optimoimaan jäähdytysjärjestelmien tehokkuutta, mikä parantaa lopulta energiatuotantoa.
Pilaantumisen leviämismallit: Ympäristötutkijat käyttävät CFD-verkkojen luontia ilmakehän saasteiden leviämisen mallintamiseen. Tämä mahdollistaa ennusteet saasteiden pitoisuuksista, ilmanlaadun arvioinnin ja informoitujen päätösten tekemisen päästöjen hallinnassa.

Hyödynnä CFD:n täysi potentiaali Pointwise-ohjelmistolla

CFD-verkkogenerointi on silta, joka yhdistää teoreettiset mallit todelliseen käyttöön. Se varmistaa, että simuloinneista tulee tehokkaita työkaluja innovaatioon, ongelmanratkaisuun ja insinööritaitojen kehittämiseen, ei pelkkiä simulaatioita. Pointwise, käyttäjäystävällisellä käyttöliittymällään ja vahvoilla ominaisuuksillaan, vahvistaa tätä arvoa ja tekee verkkogeneroinnista saavutettavaa ja tehokasta insinööreille ympäri maailmaa.

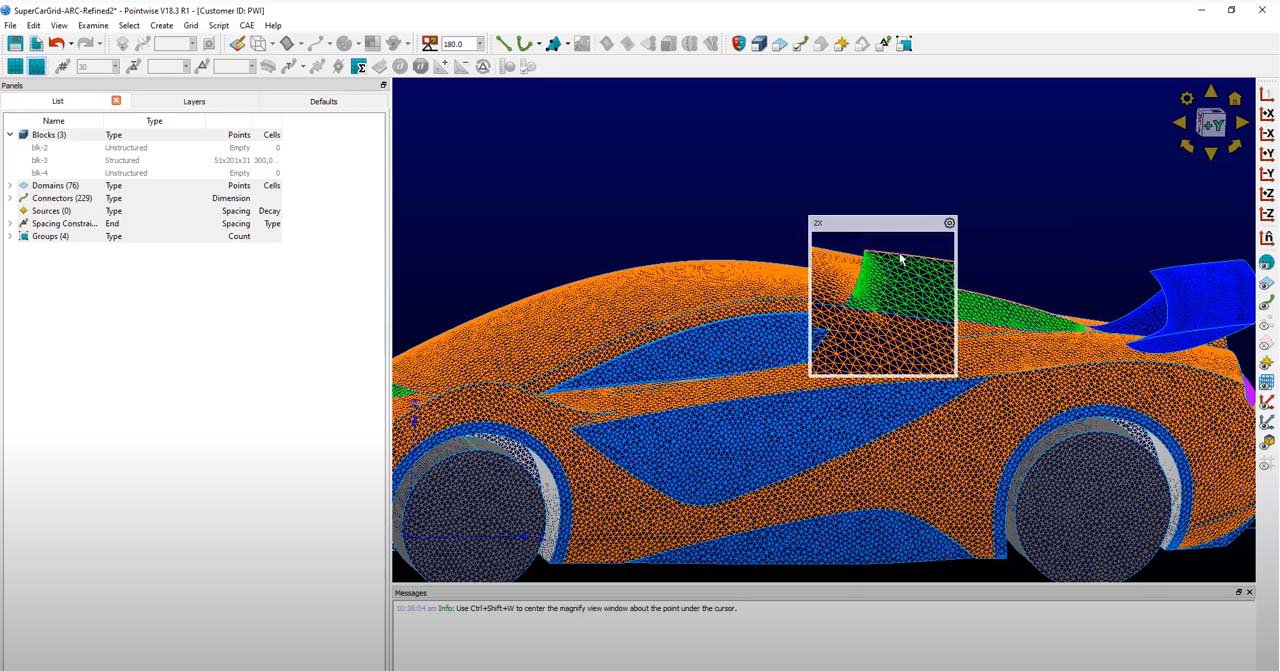

Katso esikatselu Pointwise-ohjelmasta
Varaa demo

Vertaile tuotteita

Fidelity Pointwise

Fidelity CFD (Integroitu meshing)

Verkon laadun optimointi

Automatisointi ja skriptaus

Solver-integraatio (vienti)

Rajakerroksen hallinta

Samanaikainen verkkojen luonti

Epärakenteiset verkot

Rakenteiset verkot

Hybridi verkot

CAD-geometrian käsittely

Esikäsittely

Räätälöidyt vaihtoehdot

Varaa ilmainen esittely

Kokeile ilmaiseksi

Muut yritykset, joita olemme auttaneet

Nordcad Insights

Kuinka toteuttaa automaattinen verkko onnistuneesti

Ei ole epätavallista, että CFD-insinöörit yksinkertaistavat monimutkaisia muotoja helpottaakseen verkon luontia. Vaikka tämä voi säästää aikaa, se usein vaarantaa niiden simulointien tarkkuuden, mikä vaikuttaa suorituskykyyn. Lue lisää:

Miksi verkon luonti vie niin kauan
Esteitä insinööreille verkon luonnin aikana
Kuinka toteuttaa automaattinen verkon luonti onnistuneesti

Lue artikkeli

Fidelity Pointwise on vertaansa vailla

Erityistarpeet verkkogeneroinnissa

Fidelity Pointwise on erinomainen valinta, kun keskitytään ensisijaisesti verkon luontiin ja optimointiin. Jos insinööritiimisi erikoistuu verkkotyöhön ja tarvitsee edistynyttä hallintaa verkon laadusta, rajapintakerroksista ja monimutkaisten geometrioiden käsittelystä, Pointwise tarjoaa erikoistyökalut näihin tehtäviin.

Monimutkaiset geometriat

Kun työskentelet erittäin monimutkaisten geometrioiden parissa, jotka vaativat laajaa pinnankäsittelyä, siistimistä ja CAD-käsittelyä, Fidelity Pointwisen kyvyt loistavat. Se on suunniteltu käsittelemään monimutkaisia CAD-malleja tarkkuudella.

Verkon luonti useisiin ratkaisuihin

Jos organisaatiosi käyttää usein erilaisia CFD- tai FEA-ratkaisuja, Fidelity Pointwisen kyky viedä verkkotietoja useisiin ratkaisumuotoihin tekee siitä monipuolisen vaihtoehdon. Tämä on erityisen hyödyllistä, kun työskennellään erilaisten simulointiohjelmistojen kanssa.

Samanaikainen verkon luonti

Kun nopeus on ratkaisevan tärkeää, Fidelity Pointwise tarjoaa samanaikaisen verkon luontikapasiteetin, mikä mahdollistaa verkon nopeamman luomisen korkean suorituskyvyn tietokonelaitteilla. Tarkalleen ottaen se on 10 kertaa nopeampi.

Kiinnostunut CFD-verkkogeneroinnista?

Ota yhteyttä CFD-asiantuntijaamme saadaksesi lisätietoa verkkogeneroinnista ja siitä, miten Pointwise voi auttaa CFD-tarpeissasi.
