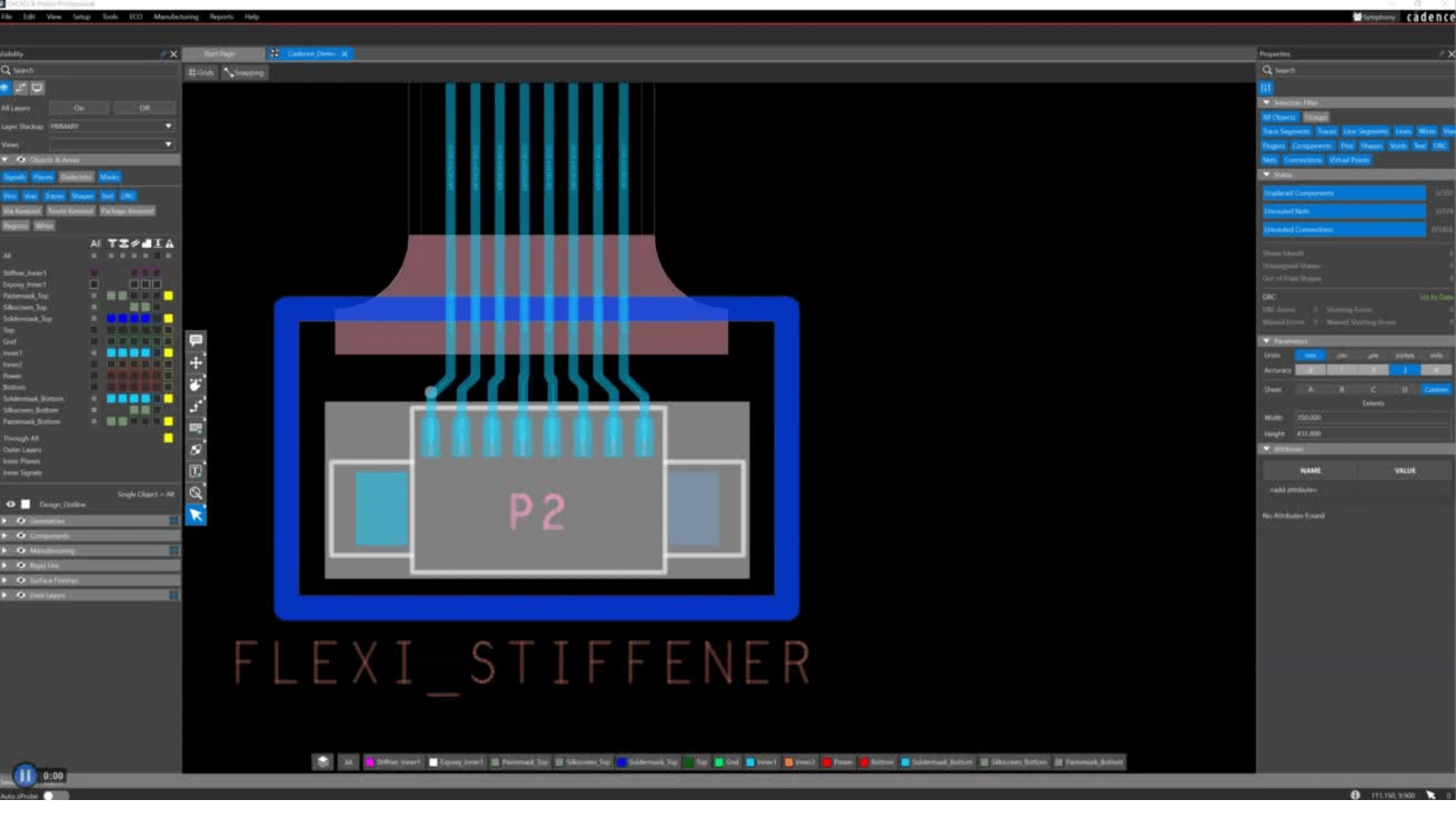

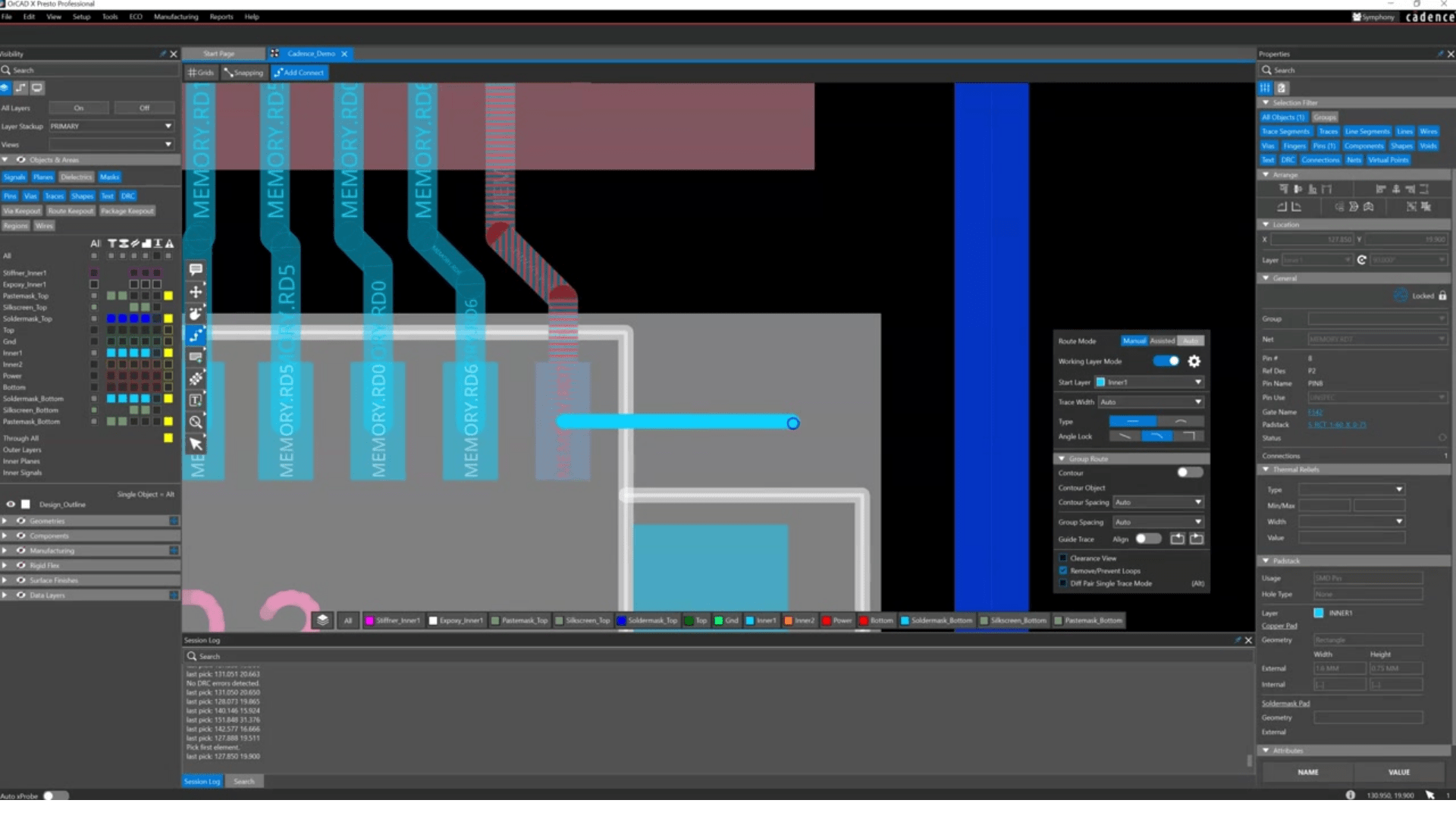

OrCAD/Allegro-alustalle rakennettuna OrCAD X esittelee uudenlaisen käyttöliittymän, joka tarjoaa parannetun käyttäjäystävällisyyden lisäksi myös paremman saavutettavuuden ja nopeamman oppimiskäyrän.
Kaikkien sähkösuunnittelun vaatimusten ja määräysten täyttäminen on haastava tehtävä, joka vaatii paljon kaikilta osallisilta. Sisäänrakennettu rajoitehallinta toimii kuin ohjaamo, joka valvoo suunnittelun kaikkia vaatimuksia. Nämä vaatimukset määritellään mahdollisimman varhain, jo piirustustasolla.
Laaja sääntöjen valikoima mahdollistaa suunnittelijan käsitellä sekä yksinkertaisia etäisyysvaatimuksia että korkean nopeuden rajapintojen aikavaatimuksia samanaikaisesti. Tämä menetelmä varmistaa, että viestintä tapahtuu varhain ja siirtyy automaattisesti PCB-suunnitteluun ilman suullista siirtoa. Sen jälkeen kaikki tehdään yhteistyössä, ja sääntöjen muutokset siirtyvät vapaasti PCB:stä takaisin kaavioon.
Edistykselliset ominaisuudet, kuten markkinoiden laajin sääntöjen (constraints) valikoima, online-designsääntöjen tarkistukset ja automaattiset toiminnot, varmistavat erinomaisen tuotelaadun. Kalliit virheet vältetään, koska ne havaitaan heti niiden ilmetessä eikä vasta suunnitteluprosessin lopussa.
Dokumentaatio sekä valmistusta että kokoonpanoa varten luodaan LiveDOCissa ja se tapahtuu nopeasti omien tai sisäänrakennettujen mallien perusteella. Jokaisen PCB-suunnittelumuutoksen yhteydessä dokumentaatio päivitetään automaattisesti, mikä estää kalliit virheet dokumentaation päivityksen puutteen vuoksi.
